不同橡胶硫化体系中不同防焦烧剂的效果

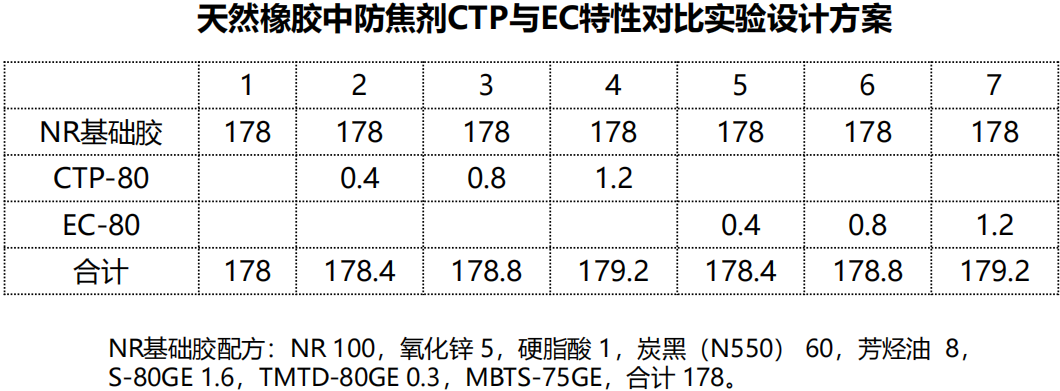

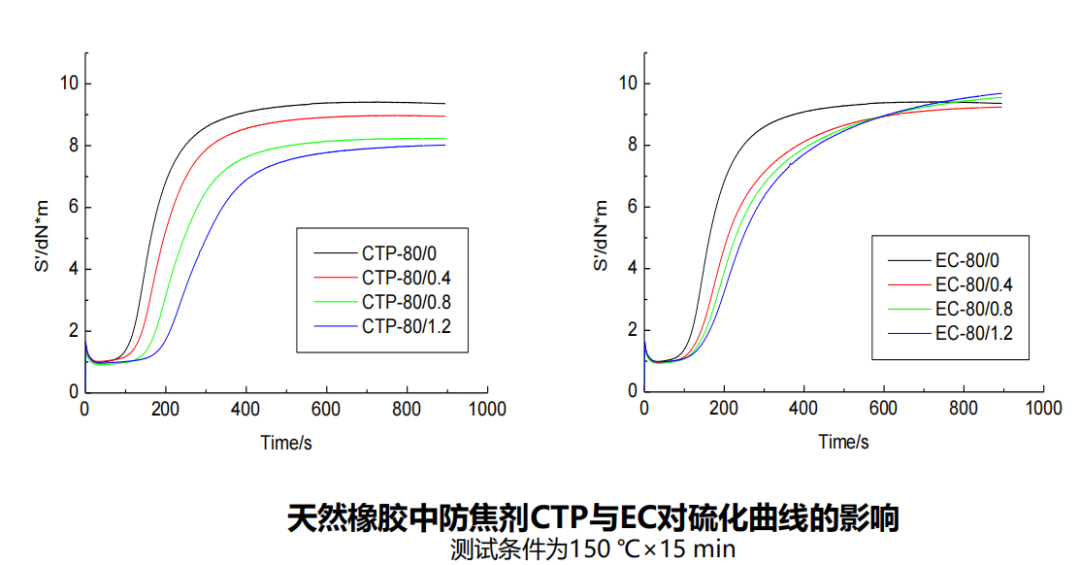

天然橡胶中防焦剂CTP与EC特性对比实验方案如上图，从硫变曲线看CTP加入后，天然橡胶防焦烧效果非常显著，CTP越多焦烧时间显著延长，但也出现了一个问题，曲线的最高点，即最高的交联密度是下降的，这一点不太理想；而EC加入后，焦烧时间明显延长，但交联密度并没有下降，即硫化速度延缓了，但依然能够保持原来的交联密度，甚至比原来的交联程度更高。这就是两者的特点，相同的用量下，肯定是CTP的焦烧时间更长，但是CTP降低了交联密度。

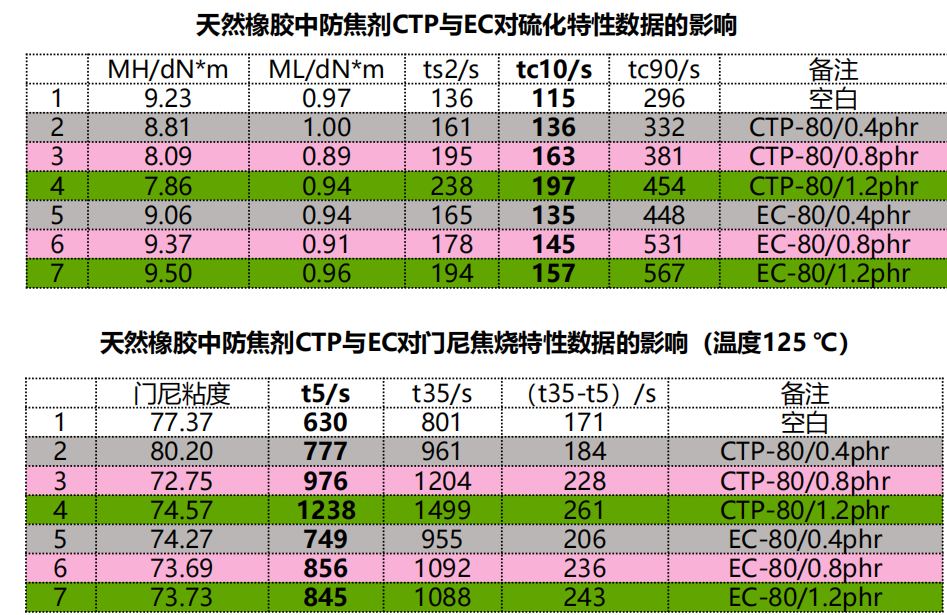

如图硫化特性数据表中也可看到，随着用量的增加，EC与CTP两者差距越来越明显，4号配方的CTP加1.2份时焦烧时间tc10延长到了200秒，EC加1.2份只能达到157秒的水平。t5数据也能明显看出，相同用量下CTP防焦烧效果都比EC要强一些。

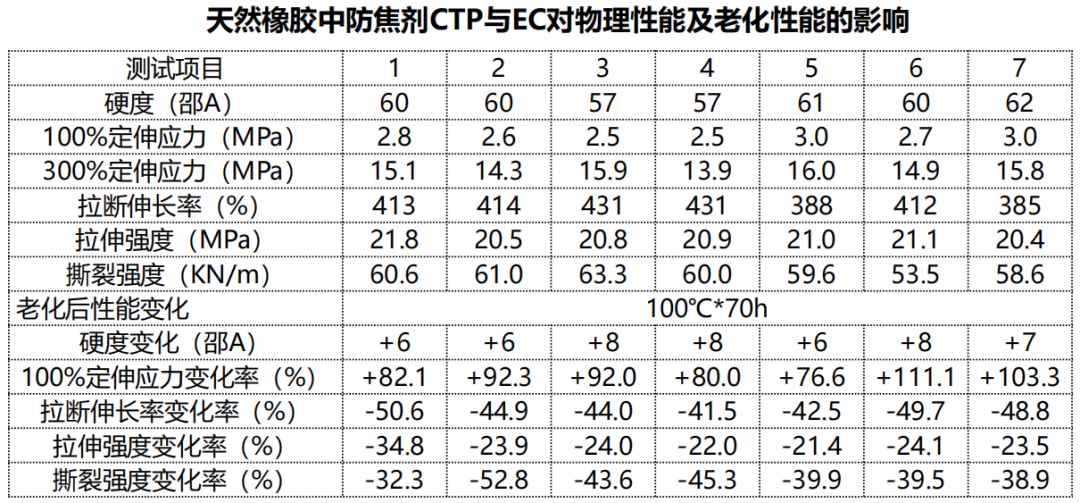

物理性能与老化性能的影响结果如图，CTP加入后，由于交联密度降低，硬度有所降低；而EC加入后，交联密度未降低或者略有提高，硬度也有相应提高。除此之外，没有太大差别。

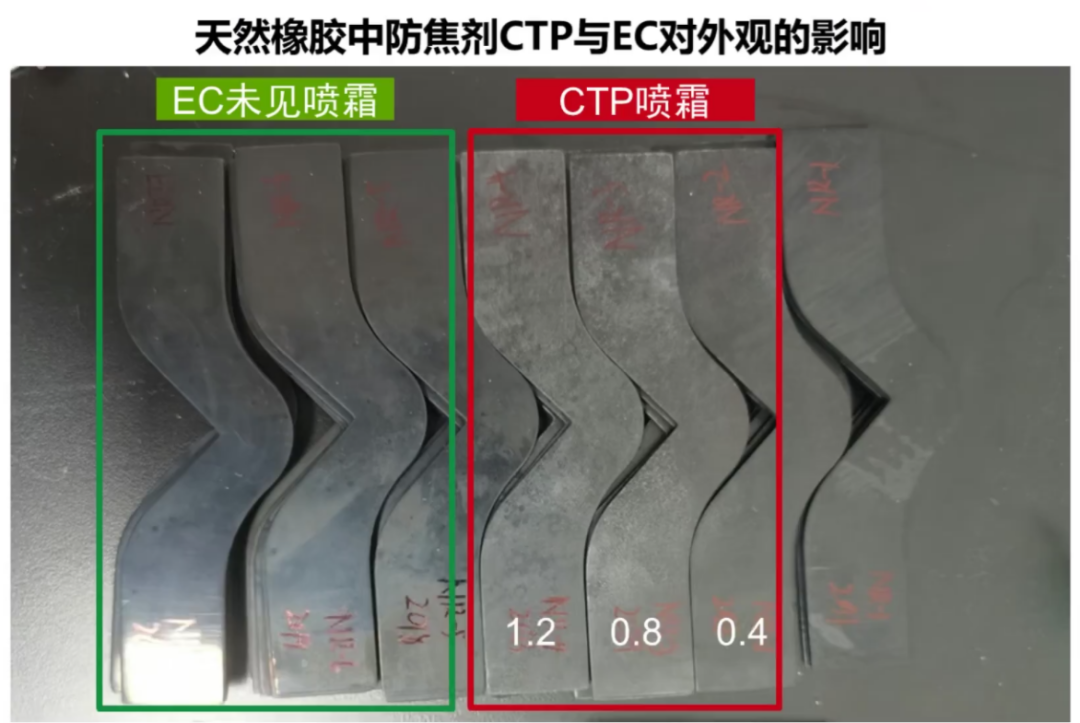

在天然橡胶中，一般还是习惯用CTP防焦烧，但CTP加多了如图易出现喷霜，一般纯粉0.2份，母胶粒0.3份，再多就会喷霜；而EC加到1.2份也没有喷霜，这是它的优势，可以通过增加用量来达到延长焦烧时间的同时避免CTP喷霜问题。

————————————————————————————————————————————————————————免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅供交流，不为其版权负责。如涉版权，请联系我们及时修改或删除。
