结晶与非结晶塑料：应用领域、分子结构、加工工艺及增韧逻辑

结晶与非结晶塑料的用领域、分子结构、加工工艺及增韧逻辑，各有不同:

一、应用领域:基于性能的场景适配

1.结晶塑料:适配高刚性、高环境耐受性场景

结晶塑料因分子堆砌紧密、物理性能稳定，广泛应用于结构件、功能件、包装阻隔层:

·PE:用于食品包装膜、管材(阻隔性好);

·PP:用于家电外壳、汽车内饰件(刚性与加工性平衡);

·PA:俗称尼龙，用于齿轮、轴承、连接器(高刚性、耐磨性);

·POM(聚甲醛):用于精密齿轮、卡扣(尺寸稳定性好、耐疲劳)

·PET:用于饮料瓶、食品包装(高阻隔性、耐热性)。

2.非结晶塑料:适配高透明、复杂成型场景

非结晶塑料因分子无序排列、成型收缩小，多用于外观件、透明件、复杂结构件:

·PC(聚碳酸酯):用于水杯、眼镜片、汽车灯罩(高透明、抗冲击);

·PMMA(亚克力):用于灯箱、广告牌、光学镜片(高透光率);

·PS:用于食品包装盒、泡沫缓冲材料(易加工、低成本);

·ABS:用于家电外壳、玩具(综合韧性与刚性);

·PSU(聚砜):用于医疗器械、电子绝缘件(耐高温、耐化学性)。

二、分子结构与核心性能差异

结晶与非结晶塑料的性能差异，根源是分子链排列方式的不同:

1.分子结构:规整性决定结晶能力

l 结晶塑料:分子链结构简单、规整且对称，分子间作用力强，链段易有序排列形成晶区;

l 非结晶塑料:分子链带有庞大侧基(如PS的苯环、PC的双酚A结构)或结构不规则，链段难以有序堆砌，仅呈无序的无定形状态。

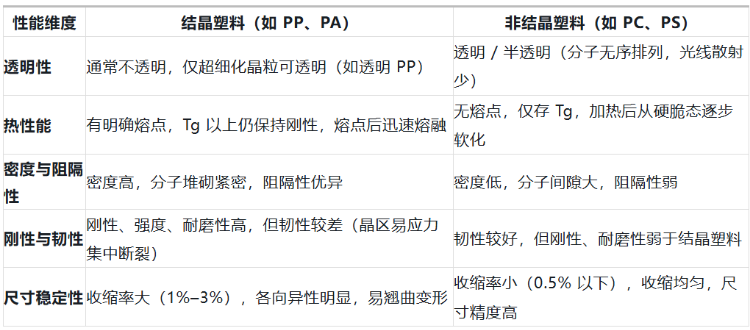

2. 核心性能:从透明性到尺寸稳定性的全面分化

3.

一、加工工艺:核心参数的差异化管控

二、

1.结晶塑料:以“控制结晶过程”为核心

l 结晶塑料的加工关键是调控结晶度与晶体形态，模具温度是核心参数:

快速冷却(低模温，20-40°C):分子链来不及有序排列，结晶度低(如PP结晶度40%)制品韧性好、成型周期短，但收缩大、尺寸不稳定，适用于对韧性要求高的薄壁件;

l 缓慢冷却(高模温，60-100°C):分子链充分排列，结晶度高(如PP结晶度60%)，制品刚性强、尺寸精度高，但韧性下降、周期长，适用于精密结构件(如PA齿轮);

l 辅助手段:添加成核剂(如山梨醇类)细化晶粒，提升结晶速率与均匀性;采用双向拉伸工艺(如BOPP膜)提高晶体取向度。

2.非结晶塑料:以“控制内应力”为核心

非结晶塑料无结晶过程，加工重点是控制冷却速率与模温，减少内应力:

l 模温控制:通常采用中低模温(40-80°C)，模温过高会延长成型周期，过低易导致内应力集中

(如PC制品开裂

l )成型工艺:避免快速冷却(易产生内应力)，可采用退火处理消除应力;复杂结构件需优化浇口设计，保证熔体流动均匀。

四、增韧剂选择:适配基体结构的针对性策略

增韧的核心是提升界面相容性，引发银纹/剪切带吸收冲击能量，需根据塑料类型选择增韧剂:

结晶塑料增韧需兼顾相容性与晶体调控，优先选:

1.结晶塑料(PP、PE、PA、POM)的增韧要求

l 非极性结晶塑料(PP、PE):选线性、较高苯乙烯含量、中高分子量SEBS，其乙烯-丁烯软段与基体非极性链相容性好，分散相颗粒(1-3um)引发银纹，同时搭配成核剂补偿结晶度损失;

l 极性结晶塑料(PA、POM):选马来酸酐接枝SEBS(SEBS-g-MAH)，酸酐基团与基体极性

基团形成化学键，避免界面脱粘，接枝率需≥1.0%;

2.非结晶塑料(PC、ABS、PS)的增韧要求

非结晶塑料增韧需提升界面结合力与韧性，优先选:

l 高透明增韧，PS、PC用核壳MBS增韧，PMMA用核壳PAR增韧;

l 如对透明度要求不高、低成本，PS可用SBS增韧，SBS软段折射率与PS差异大，增韧后有发

白、透明度下降现象;PC可用EMA增韧，如对耐高温无要求，也可用EVA增韧，成本更低。

————————————————————————————————————————————————————————免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅供交流，不为其版权负责。如涉版权，请联系我们及时修改或删除。
